产品概述
金属氧化物避雷器在运行中逐渐老化,出现潜在故障,在预防性试验中可能难以及时发现。直流避雷器在线监测应用后，可随时掌握避雷器运行状态,及时发现可能出现的异常情况和事故隐患,采取预防措施,及时进行检修。
金属氧化锌避雷器是电力设备的关键设备，流经避雷器上的阻性电流是衡量避雷器绝缘程度的一项重要指标。通过对避雷器的全电流、阻性电流、容性电流、雷击次数及雷击时刻进行实时在线监测，可实现对高压电气设备的绝缘状况进行实时监测；同时，通过分析监测数据可及时发现金属氧化锌避雷器潜在的故障并为状态检修提供重要的数据依据，为电力系统安全、可靠、稳定、经济的运行提供了一个强力、可靠的保证，为运行检修人员提供可靠的设备绝缘信息和科学的检修依据，从而达到减少事故发生，延长检修间隔，减少停电检修次数和时间，提高设备利用率和整体经济效益的目的。
系统特点
采用高精度有源零磁通穿心式互感器，根据被测电流大小自动选择放大倍数，实现高精度测量；
采用动态相量补偿算法，实现高精度测量信号分析；
采用数字滤波算法，摒除模拟滤波器带来的“零漂问题"；
采用分布式测量结构，即就地测量、数字传输；
带电安装，即不需要主设备停电安装，方便、快捷的接入系统；
测量数据通过RS485与IED进行数据通信
系统功能
采用模块化设计，每个装置分别采样避雷器的ABC三相电流或同时采集母线ABC三相电压，同时还采集公用电源220V的幅值和相位，为采集控制单元提供计算对比数据。每个避雷器在线监测装置都具备CAN或485通信功能，装置之间通过总线互联。
系统架构图
技术参数
1、工作环境
工作电压：交流220V±10%，50Hz
功 耗：额定电压下＜5W
环境温度：户内系统-15 ~ +55 ℃、户外系统-40 ~ +70 ℃
工作环境湿度：≤95%
2、监测参数指标
测量电流范围： 0.05～650 mA，测量精度±1%
母线电压测量范围：35～1000kV,测量精度0.5%
谐波电压测量范围：3、5、7、9次，测量精度±2%
系统频率测量范围：45～65Hz，测量精度±0.001Hz
雷击次数记录：0～255，年月日时分秒
3、其他技术指标
系统容量：就地模块80个
监测周期：出厂设置1小时
最短监测周期：5分钟
RS485结构，速率9600bps
系统生存周期3年以上
系统的平均无l故障工作时间（MTBF）：户内：大于5×104小时。户外：大于3×104小时。

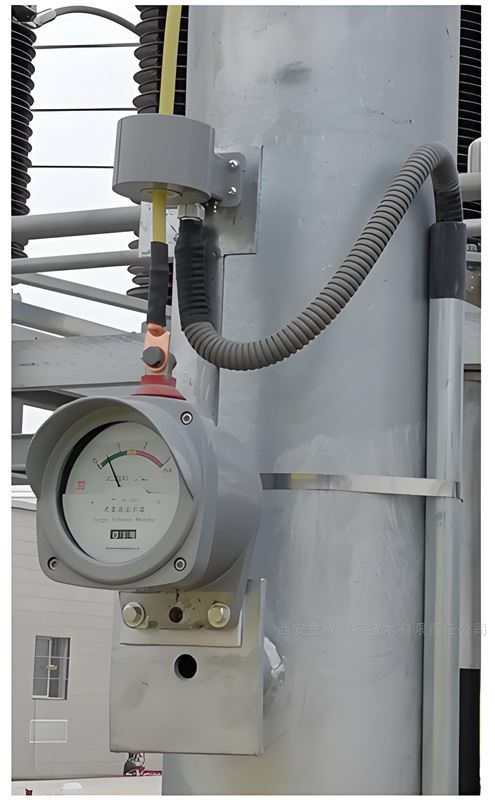

现场应用案例
